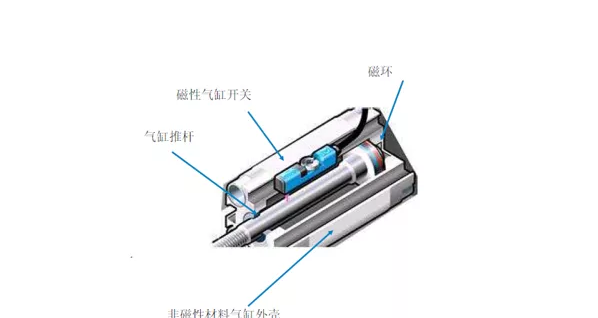

氣缸磁性開關通過檢測氣缸中磁環的位置，從而確定氣缸推桿的位置，它廣泛應用于氣動、液壓、
電動等自動化設備中。
SICK磁性氣缸傳感器具有操作簡易、帶有模擬量輸出、開關特性優良等優勢，擁有最現代化的 IO-Link 技術或使用多種接頭實現廣泛的安裝可能性，能在食品和飲料工業投入使用。
SICK 磁性汽缸傳感器的這些性能，使其能適用于任何應用地點和場合。
除了開關型氣缸傳感器之外，SICK同時備有高端大氣上檔次的MPS/MPA系列。MPS/MPA系列是通過模擬量實時反饋氣缸位置的氣缸位移傳感器，重復精度高達0.1mm！
接下來就為大家介紹氣缸位移傳感器MPS/MPA系列的成功應用案例。
針對制動踏板的材料缺陷識別
制動踏板的材料缺陷將導致嚴重后果。為確?？招匿X制踏板具備最高材料與結構質量，關鍵是在最終安裝至制動系統前識別出可能的缺陷。
為此，把待測試踏板放在兩個氣動缸之間夾緊。基于由其提供的模擬信號，可測量踏板固定點的移動。
若制動踏板固定弓架的側面移動超過指定值（單位 mm），將拒絕接收踏板，不予車內安裝。與采用 2D 相機的傳統測量相比，這種簡單又極其高效的方法是富有成本效益的替代方案，以免出現材料缺陷。換檔機構裝配期間的夾具定位
在換檔機構裝配期間，彈力橡膠被拉伸至安裝在車輛底板上的換檔機構上方。為確保順利完成該操作，定位傳感器 MPS-C 測量用于夾緊橡膠的四個夾具上的氣動缸活塞運動。由此確定橡膠覆層的三種可能狀態：正確夾緊、部分夾緊或完全未夾緊。
橡膠“正確”夾取時，四個活塞全部移動了相同行程。“部分”夾緊時，移動的行程有所區別。“未夾緊”時，四個活塞全部處于初始位置。MPS-C 經由 IO-Link 連接把這些數據直接發送至控制器。這樣一來，智能傳感器能確保正確定位夾具，實現順利并更快安裝橡膠覆層。
縫制安全氣囊時的線量檢測
在縫制安全氣囊時，帶有定位傳感器 MPS-T 的小型氣動缸檢測梭芯上的剩余線量。工作原理簡單巧妙：縫制流程期間，梭芯上的線量逐漸減少，所施壓的氣缸活塞位置則相應調整。在此借助精確識別磁鐵位置，經由模擬信號監控活塞移動。
客戶通過示教鍵設定所需測量范圍，然后在模擬值確定的情況下通過控制器接收反饋：剩余線量何時用完以及應何時填充新線。
檢測屋面瓦生產中的夾具位置和材料磨損
在屋面瓦生產中，借助工業機器人和門架式機器人移動屋面瓦。所有機器人夾具均配有泡沫橡膠，以免損壞屋面瓦，同時確保瓦片在運輸期間不會從夾具滑脫。
采用 IO-Link 接口的定位傳感器 MPS-C 可通過夾具上的氣動缸活塞位置可靠檢測不同的夾具狀態及泡沫橡膠的磨損情況。為檢測狀態變化，將在相應傳感器內設定四個不同的活塞位置。其將通過 IO-Link 作為數字開關點通信：
