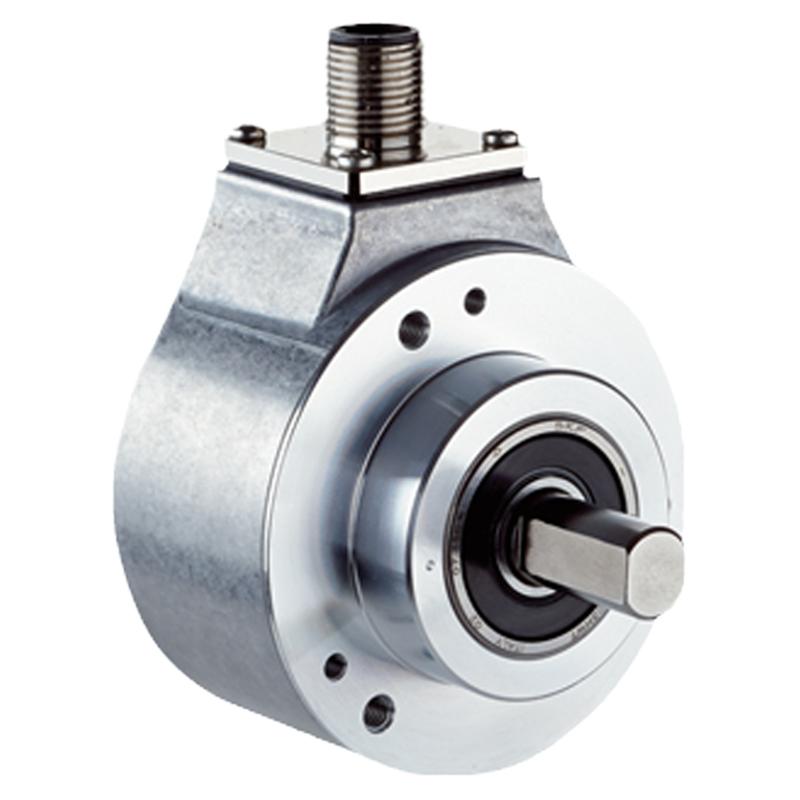

產品名稱:施克sick增量型編碼器DBS60E-S4FC04096訂貨號1125191
型號:DBS60E-S4FC04096
產品特點:西克 DBS60E-S4FC04096 編碼器以 “高精度、強適應、易集成” 的核心優勢,成為工業自動化的 “感知神經”。其在物流、機床、包裝等領域的深度應用,不僅提升了設備精度與效率,更通過數據驅動的優化策略,為企業創造可量化的經濟效益。
在線咨詢: QQ客服(1163509400)
增量型編碼器DBS60E-S4FC04096訂貨號1125191
一、核心技術參數與機械特性
西克 DBS60E-S4FC04096 屬于增量型旋轉編碼器,專為工業自動化場景設計,其核心參數體現了高精度與高可靠性的平衡:
1.分辨率與信號輸出
每圈脈沖數(PPR)為 4096,支持 HTL/TTL 雙信號輸出模式,兼容工業控制器的通用接口需求。
信號頻率可達 600 kHz,確保高速運行下的數據傳輸穩定性,例如在 9000 rpm 的最高轉速下仍能保持信號完整性。
2.電氣與環境適應性
寬電壓輸入范圍(4.5-30 V DC),適應不同工業電源環境,同時具備短路保護和極性反接防護功能。
防護等級達 IP65/IP67(軸側 / 外殼側),可在粉塵、水汽及短暫浸水場景下穩定工作,適用于包裝機械、物流分揀線等復雜工況。
3.機械設計與安裝靈活性
實心軸結構(直徑 6mm),支持伺服法蘭、夾緊法蘭等多種安裝方式,軸端可選配絕緣設計以避免電磁干擾。
軸承支撐間距優化,可承受徑向 80N、軸向 40N 的動態負載,適合長期高負荷運行(如機床主軸、傳送帶驅動軸)。
4.溫度與抗干擾能力
工作溫度范圍 - 30°C 至 + 100°C,滿足高溫環境(如塑料加工設備)和低溫倉儲場景的需求。
內置光學濾波技術,可抑制金屬反光、油污等干擾,確保在輪胎制造、汽車總裝車間的復雜光照條件下穩定工作。
二、典型應用場景與行業價值
該編碼器憑借高精度、強適應性和易集成特性,廣泛應用于工業自動化的核心環節:
1.物流與倉儲自動化
分揀機器人定位:在電商分揀中心,DBS60E-S4FC04096 為機械臂提供 ±0.02mm 級的位置反饋,確保包裹精準抓取與分類,分揀效率提升 20% 以上。
AGV導航控制:通過實時監測驅動輪轉速,結合激光雷達數據,實現 AGV 路徑偏差補償,導航精度達 ±1cm,降低貨物碰撞風險。
立體倉庫堆垛機:在高位貨架存取過程中,編碼器與絕對值型傳感器配合,實現貨叉位置的微米級控制,減少貨架碰撞損耗。
2.機床與金屬加工
CNC主軸控制:4096 PPR 的高分辨率可捕捉主軸轉速波動,結合伺服系統實現銑削、磨削的微米級精度加工,表面粗糙度降低 30%。
機器人焊接定位:在汽車零部件焊接線中,編碼器為機械臂提供實時關節角度反饋,確保焊縫位置誤差≤0.1mm,減少返工率。
壓力機同步控制:多臺壓力機聯動時,編碼器同步監測各軸相位差,避免材料拉伸變形,提升沖壓件一致性。
3.包裝與食品加工
灌裝設備計量:在飲料灌裝線上,編碼器監測螺桿泵轉速,結合流量計數據實現 ±0.5% 的灌裝精度,減少物料浪費。
標簽貼附定位:在藥品包裝機中,編碼器與視覺系統協同,確保標簽貼附位置偏差≤0.3mm,符合藥品追溯碼的嚴格要求。
食品輸送帶同步:在烘焙生產線中,編碼器實時調整多段輸送帶速度,避免餅干堆疊偏移,提升包裝合格率。
4.新能源與重工設備
風電變槳控制:在風力發電機中,編碼器監測槳葉角度,結合風速數據動態調整槳距角,提升發電效率 5%-8%。
礦山機械傳動監測:在礦用皮帶輸送機中,編碼器實時監測滾筒轉速,結合振動傳感器數據預測皮帶打滑風險,減少停機時間。
鋰電池卷繞設備:在極片卷繞過程中,編碼器與張力傳感器聯動,實現卷徑動態補償,極片褶皺率降低 40%
