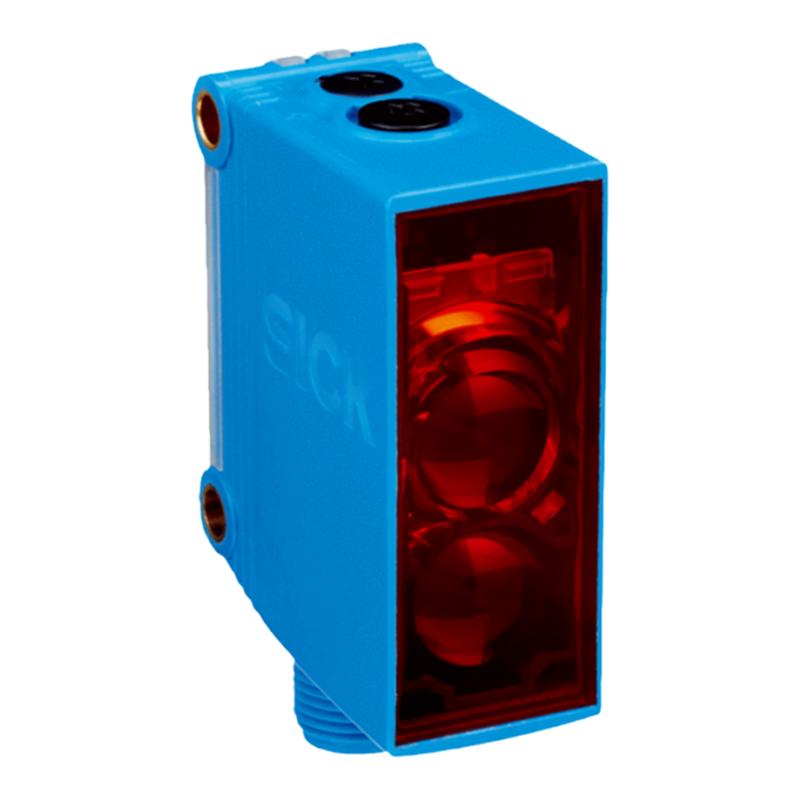

產品名稱：施克sick漫反射傳感器GTB10-P4211 訂貨號1064694光電開關
型號：GTB10-P4211
產品特點：德國西克（SICK）推出的GTB10-P4211 光電傳感器，以微型化設計與高抗干擾性能，成為電子制造、精密裝配等場景的理想檢測工具，為工業生產提供穩定可靠的非接觸式傳感解決方案。
在線咨詢： QQ客服（1163509400）
施克sick光電傳感器GTB10-P4211 訂貨號1064694
一、核心技術優勢：微型化與高性能的平衡
1.超緊湊設計
尺寸僅 10×30×15mm（長 × 寬 × 高），可嵌入機械臂末端或設備縫隙，適配小型化生產場景；
輕量化（約 8g），減少設備負載，尤其適合精密儀器安裝。
2.精準檢測性能
檢測距離 0.1-3 米，分辨率達 0.1mm，可識別直徑 0.5mm 的微小工件（如電子引腳、連接器）；
響應時間≤0.5ms，支持高速流水線實時檢測，漏檢率＜0.1%。
3.工業級抗干擾
內置光干擾抑制算法，抵御 10 萬 lux 強光與金屬表面反光，適應復雜照明環境；
IP67 防護等級，防塵防水，耐受車間油污、冷卻液侵蝕。
二、典型應用場景
- 電子制造：PCB 板元件缺件檢測、微型連接器定位；
- 精密裝配：手表機芯零件抓取引導、醫療設備小部件安裝校驗；
- 包裝行業：小袋藥品計數、電子標簽有無識別。
GTB10-P4211 光電傳感器產品參數
1.工作原理：漫反射光電傳感器，具備背景抑制功能。
2尺寸規格：寬 20mm× 高 50mm× 深 39mm。
3.外殼形狀：方形（光束出口處） 。
4.最大開關距離：20mm - 950mm（針對具有 90% 漫反射比的掃描對象，以 DIN 5033 標準白為基準）。
5.光源相關
- 種類：可見紅光。
- 類型：PinPoint - LED。
- 平均使用壽命：100,000 小時（TU = +25°C）。
- 光點尺寸（距離）：在 700mm 處為 Ø 8mm 。
- 軸長：625nm。
6.電氣參數
- 工作電壓：10V DC - 30V DC（在短路保護的電網環境下，臨界值最大 8A ）。
- 殘余紋波：< 5Vss（不得超過或低于 UV 公差）。
- 電流消耗：20mA。
7.輸出特性
- 開關量輸出：PNP。
- 開關類型：明 / 暗切換（可通過明通 / 暗通開關選擇）。
- 輸出電流：Imax.≤100mA。
8.響應性能
- 響應時間：≤500µs（信號傳輸時間，電阻負載時）。
- 開關頻率：1,000Hz（亮暗對比度為 1:1 時）。
9.連接方式：插頭，M12，4 針。
10.保護電路
- A：UV 接口（已采取反極性保護措施）。
- B：具有反極性保護的輸入端和輸出端。
- C：抑制干擾脈沖。
- D：抗過載電流和短路保護輸出端。
11.防護等級
- 防護等級分類：III。
- 外殼防護等級：IP67。
12.重量與材質
- 重量：35g。
- 外殼材料：塑料，ABS/PMMA。
13.電磁兼容性：符合 EN 60947 - 5 - 2 標準。
14.環境適應性
- 運行環境溫度：–30°C - +60°C。
- 倉庫環境溫度：–40°C - +70°C。
