 產品特征 |

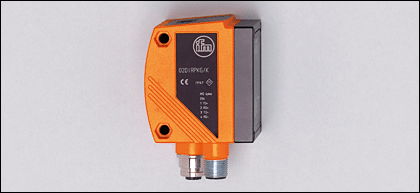

| 物體識別傳感器 |
| 像場大小最大值: 650 x 480 mm |
| 照明紅外線850 nm |
| 電氣數據 |
| 工作電壓 [V] |
|
24 DC ± 10 % |
| 電流損耗 [mA] |
|
300 |
| 光線種類 |
|
紅外線 850 nm |
| 防護等級 |
|
III |
| 反相保護 |
|
ja *) |
| 連接外部照明 [V] |
|
24 V DC |
| 傳感器類型 |
|
CMOS圖像傳感器B/W，VGA分辨率640 x 480 |
| 輸入 |
| 輸入電路 |
|
最大值2 (可配置) / 24 V NPN根據IEC 61131-2第1類 |
| 觸發器 |
|
外部的; 24 V NPN, 根據IEC61131-2標準第1類
內部的 |
| 輸出 |
| 輸出 |
|
最大值5 (可配置) / 24 V NPN |
| 每個輸出最大電流負載 [mA] |
|
100 |
| 電壓降 [V] |
|
< 2 |
| 短路保護 |
|
是 |
| 過載保護 |
|
是 |
| 監控范圍 |
| 工作距離 [mm] |
|
50 |
75 |
100 |
200 |
400 |
1000 |
2000 |
| 像場大小 [mm] |
|
16 x 12 |
24 x 18 |
32 x 24 |
64 x 48 |
128 x 96 |
320 x 240 |
640 x 480 |
| 最小的可識別的物體 [mm] |
|
0.1 |
0.2 |
0.3 |
0.4 |
0.8 |
2.0 |
4.0 |
| 分辨率 [mm] |
|
0.025 |
0.05 |
0.075 |
0.1 |
0.2 |
0.5 |
1.0 |
| 檢波率 [Hz] |
|
≤ 20 |
| 運行速度 [m/s] |
|
typ. 1 |
| 軟件/編程 |
| 參數設定 |
|
通過兩個按鈕和10段數字顯示或借助于操作軟件通過PC/筆記本電腦 |
| 接口 |
| 參數設定接口 |
|
以太網TCP/IP; 10Base-T / 100Base-TX |
| 管路接口 |
|
以太網TCP/IP (Port: 50010), EtherNet/IP |
| IP地址 |
|
192 .168 .0 .49 |
| 子網絡面具 |
|
255.255.255.0 (Class C) |
| gateway IP addresse |
|
192 .168 .000 .201 |
| MAC address |
|
參見型號標示 |
| 環境條件 |
| 環境溫度 [°C] |
|
-10...60 |
| 存儲溫度 [°C] |
|
-40...85 |
| 外殼防護等級 |
|
IP 67 |
| 認證/測試 |
| EMC電磁兼容 |
|
| 干擾輻射 |
根據EN 61326標準 |
| 抗擾度 |
根據EN 61326標準 |
|
| MTTF [年] |
|
92 |
| 抗沖擊 |
|
IEC 60028-2-27: |
| 抗震 |
|
IEC 60028-2-6: |
| 機械技術數據 |
| 外殼材料 |
|
外殼: 模壓鑄鋅 粉末鍍層; 窗口: 玻璃; LED窗口: 聚碳酸酯 |
| 重量 [kg] |
|
0.397 |
| 顯示器/操作件 |
| 顯示 |
|
| 功能顯示 |
3 x LED 綠色 |
| |
4 x LED 黃色 |
| 顯示單位 / 狀態 |
4位數字10段數字顯示 |
|
| 電氣連接 |
| 接口 |
|
M12插頭, 8插腳
M12插座, 4插腳 |
接線
 |
| M12: |
系統接口 |
| 1: |
U+ |
| 2: |
觸發脈沖輸入 |
| 3: |
0 V |
| 4: |
開關輸出 5 / 觸發脈沖輸出 |
| 5: |
開關輸出 3 / Ready |
| 6: |
開關輸出 4 / OUT |
| 7: |
開關輸出 1 / 輸入 1 |
| 8: |
開關輸出 2 / 輸入 2 |
|
 |
| Ethernet TCP/IP: |
參數給定/系統接口 |
| 1: |
TD+ |
| 2: |
RD+ |
| 3: |
TD- |
| 4: |
RD- |
|
|
| 附件 |
| 附件(可選) |
|
|
| 注釋 |
| 注釋 |
|
| 按照cULus工作電壓"電源級2" |
| *) 插針2，4，5，6，7和8的電壓不能超過插針1（U +）的電源電壓（請參見操作說明書）。 |
|
